Revue technique automobile Renault Avantime: Brancard inférieur

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement de la structure supérieure aluminium, de la traverse de baie de pare-brise et de la tôle sur compartiment moteur complet.

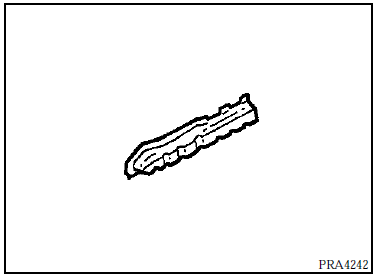

Composition de la piece M.P.R.

Opérations préliminaires.

Dépose :

• de la structure supérieure aluminium
•  du séparateur air/eau,
•  de la planche de bord,
•  du garnissage de pied avant,
•  du faisceau partiel.

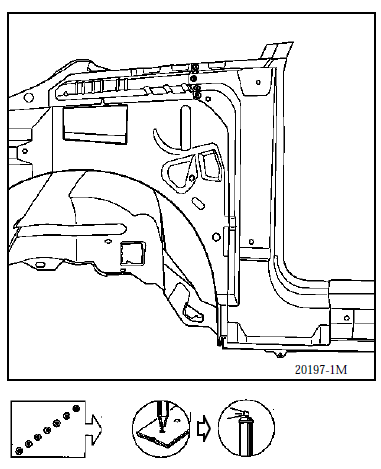

1 LIAISON AVEC PIED AVANT

Epaisseur des tôles (mm)

Brancard inférieur 1,0
Pied avant 1,0

Dégrafage

6 Points électriques sur épaisseur 1,0

Soudure

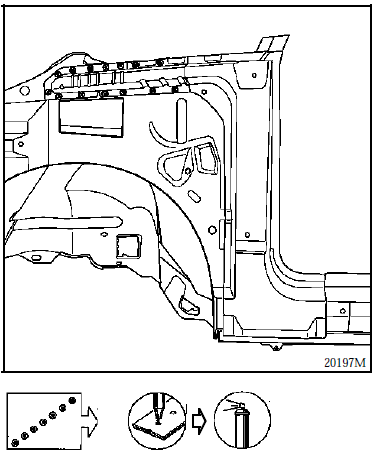

2 LIAISON AVEC JOUE D'AILE

Epaisseur des tôles (mm)

Joue d'aile 1,0
Brancard inférieur 1,0

Dégrafage

14 Points électriques sur épaisseur 1,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
