Revue technique automobile Renault Avantime: Boîtier central habitacle (bch)

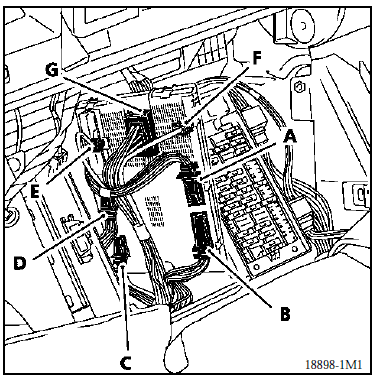

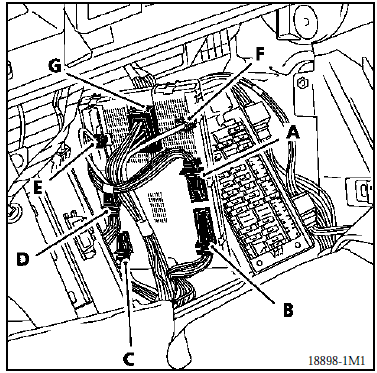

Branchement du boitier central habitacle

Connecteur (a) bleu 26 voies (ech)

1. Commannde éclairage rhéostatée
2. information feux de détresse
3. information clignotant gauche
4. défilement aide à la conduite
5. information commande feux de croisement
6. information petite vitesse essuie-vitre avant
7. sortie feux de détresse
8. information commande lave-vitre avant
9. signal transpondeur
10. alimentation antenne transpondeur
11. liaison multipléxée (canh)
12. non connectée
13. information marche cadencée essuie-vitre avant
14. masse temporisée des plafonniers 2
15. information essuie-vitre arrière
16. information clignotant droit (masse)
17. information feux de brouillard avant
18. information commande feux de route
19. information grande vitesse essuie-vitre avant
20. Information commande compresseur de climatisation
21. information commande lave-vitre arrière
22. masse antenne transpondeur
23. horloge transpondeur (125 khz)
24.  liaison multipléxée (canl)
25.  non connectée
26. +12 volts pour le tableau de bord

Connecteur (b) bleu 26 voies (ss1)

1. Eclaireur coffre hayon
2. information feux de brouillard arrière
3. liaison calculateur de climatisation
4. masse information rhéostatée
5. information marche arrière
6. moteur essuie-vitre arrière (signal arrêt fixe)
7. +accessoires
8. contact feuillure avant droite
9. témoin frein de parking
10.  témoin feux de position
11. non connectée
12.  masse tempo progressive
13.  +12 volts après contact
14. alimentation contacteur lève-vitres avant
15. sortie véhicule verrouillée
16. liaison calculateur de climatisation
17. information rhéostat
18. information air conditionné en recyclage
19. +12 volts après contact
20. contact feuillure avant gauche
21. contact feuillure hayon
22.  information contact serrure passager
23. information condamnation des portes
24.  information décondamnation des portes
25. information verrouillage ceintures
26. interdiction air conditionné

Connecteur (c) bleu 12 voies (ss2)

1. Sortie boîtier de gestion de toit ouvrant coulissant
2. signal capteur de pluie
3. +alimentation capteur de pluie
4. non connectée
5. non connectée
6. témoin sièges chauffants
7. sortie info température d'eau moteur
8. non connectée
9. masse capteur de pluie
10. non connectée
11. information pare-brise dégivrant électrique
12.  non connectée

Connecteur (d) jaune 26 voies (mot)

1. Information capteur niveau d'huile
2. information jauge à carburant
3. information vitesse véhicule (si abs filaire)
4. non connectée
5. non connectée
6. laison multipléxée (canh)
7. non connectée
8. information défaut d'abs (si abs filaire)
9. information pressostat
10. information contacteur feux de stop
11.  information test fusible groupe motoventilateur 1 (si moteur l7x)
12. information nivocode
13. information ouverture porte conducteur par serrure
14. capteur température/niveau d'huile
15.  masse jauge à carburant
16.  commande pompe lave phare
17.  non connectée
18.  sortie alarme codée
19.  laison multipléxée (canl)
20. Arrêt fixe essuie-vitre avant
21.  information défaut des lampes à décharge
22. information défaut de charge batterie
23. ligne k prise de diagnostic
24. information test fusible groupe motoventilateur 2
25.  information défaut de pression d'huile moteur
26.  information témoin d'usure des plaquettes de freins

Connecteur (e) gris 1 voie (spt1)

1. +Batterie

Connecteur (e) marron 1 voie (spt2)

1. Masse

Connecteur (g) noir 16 voies (sp)

1. Alimentation avant contact de l'essuievitre arrière
2. sortie clignotant droit
3. sortie clignotant gauche
4. commande essuie-vitre arrière
5. commande serrure électrique arrière
6. commande fermeture centralisation des portes
7. commande ouverture centralisation des portes
8. commande grande vitesse essuie-vitre avant
9. +alimentation essuie-vitre avant
10. commande feux de brouillard avant
11. +alimentation feux de brouillard avant
12. masse temporisée des plafonniers 1
13.  commande compresseur de climatisation
14. non connectée
15. non connectée
16. commande petite vitesse essuie-vitre avant
