Module airbag lateral rideau

Description

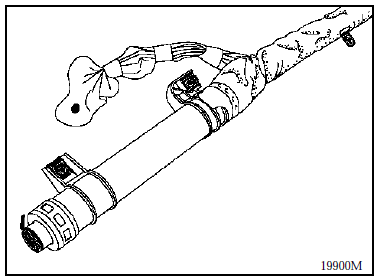

Le module "airbag latéral rideau" ou "airbag de tête" est fixé derrière la garniture de pavillon.

Il comporte :

•  un sac gonflable en forme de rideau,
•  un générateur de gaz pyrotechnique avec son allumeur (placé sur la partie arrière).

Ces éléments ne peuvent pas être dissociés.

Pour se déployer, le sac gonflable dégrafe la garniture de pavillon (prédécoupé).

Nota : ce système est opérationnel après la mise en contact.

Attention : il est interdit de manipuler les systèmes pyrotechniques (prétensionneur ou airbag) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.



Important : avant d'intervenir de déposer un airbag rideau, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées et le témoin airbags au tableau de bord s'allume contact mis.

Depose

Il est conseillé de déposer l'airbag rideau à deux, le coussin gonflable ne doit pas être plié à la jonction rideau / cartouche.

Verrouiller le calculateur d'airbag grâce aux outils de diagnostic.

Déposer la garniture de pavillon (voir chapitre 5).

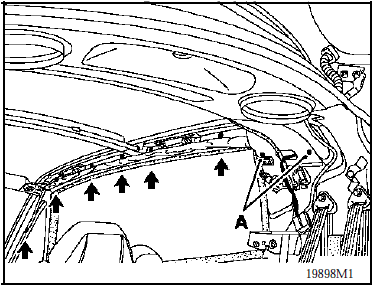

Déposer les vis des points d'ancrage du rideau en commençant par l'avant.

Déposer les vis du générateur de gaz pyrotechnique gaz (a) tout en le soulageant.

Dégager l'ensemble airbag rideau vers l'avant avec la ligne de mise à feu.

Débrancher la ligne de mise à feu de l'allumeur (connecteur à verrouillage) une fois le générateur de gaz dégagé de la structure de pavillon.

Repose

Important : lors du remontage des garnitures de montant de pavillon, assurez-vous que la sangle de l'airbag rideau passe bien en dessous de la sangle de la garniture du montant de pavillon.
